Approvals and Conformities
Product Attributes
Country of Origin
United States
Shipping Weight
0.36 pounds
ECCN
7A994
Manufacturer P/N
CI105-3
Schedule B Code
9803.20.0000
Pack Quantity
1

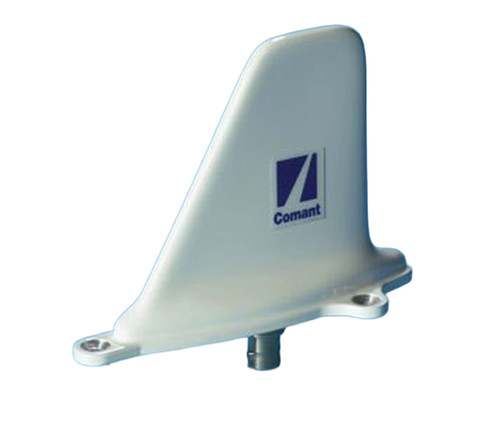

Identical to the CI 105 in operating characteristics. Antenna configuration specifically designed for external applications using a three hole flange mounting. Includes a BNC connector.
|
MODEL CI 105-3 DME / Transponder |
|
| Electrical | |
| Frequency | 960 to 1220 MHz 1030 to 1090 MHz |
| VSWR | 1.5:1 960 to 1220 MHz 1.3:1 1030 to 1090 MHz |
| Polarization | Vertical |
| Radiation Pattern | Equivalent of λ / 4 Stub |
| Impedance RF | 50 Ohms |
| Resistance DC | Open Circuit |
| Power RF | 2.5 KW Peak |
| Mechanical | |
| Weight | 0.24 lb. Maximum |
| Height | 3.23 in. Maximum |
| Material | Molded Radome |
| Finish | Polyurethane Enamel |
| Connector | BNC (female) |
| Environmental | |
| Temperature | -54ºC to +55ºC |
| Altitude | 70,000 ft. |
| Air Speed | 400 Knots TAS at 25,000 ft. |
| Federal Specifications | |
| RTCA Environmental | DO-160C |
| Environmental Category | [E1]-B[CLY]XRHXXXXXXXXXXXXXX |
| FAA TSO | C66b, C74c |
| RTCA MOPS | DO-144 DO-189 |
| ORDER OPTIONS | |
| Connector | |
| BNC | Standard |
| Color | |
| White | Standard |
| Gasket | |
| B10535 | |
